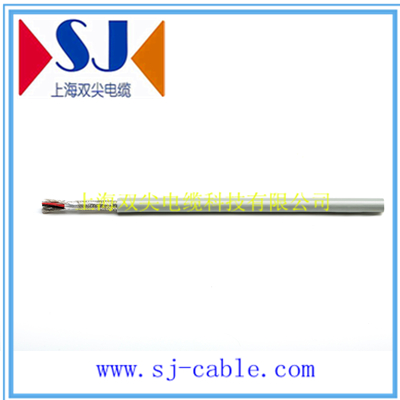

PVC控制拖链电缆(带屏蔽)

订购热线:优选在线咨询
PVC控制拖链电缆(带屏蔽)适用于木工机械,石材加工,包装工业,供应系统,物流设备,调节设施等中等负载,最大速度( 架空/滑行):3m/s,2m/s。

PVC控制拖链电缆(带屏蔽)
应用场所
                    适用于木工机械,石材加工,包装工业,供应系统,物流设备,调节设施等中等负载,移动速度( 架空/滑行):3m/s,2m/s
                    特别适用于水平架空和行程小于50m的长行程场合
                    可偶尔非连续性移动使用
                    用于室内应用
                    耐压等级不适合动力系统应用
                    轻度耐油
                    带屏蔽,抗干扰。
电缆结构
    导体:高抗弯强度的精细裸铜多股线,符合DIN VDE  0295第五类和IEC 60228第五类规定
    绝缘材料:高机械性能的PVC绝缘材料
    芯线绞合方式:芯数<12:芯线以短节距较合在一起
                                芯数≥12:芯线采用两次复绞的特别结构
    芯线识别:截面积<0.5mm  :颜色代码符合DIN 47100标准
                        截面积≥0.5mm  :数字编号+黄/绿线
    外护套:低粘性,PVC混合物(符合DIN VDE 0281标准第5部分)
                    颜色:灰色(与RAL 7001相似)
    测试电压:1200V(0.14mm )
                        2500V(≥0.25mm )
    弯曲半径:固定敷设:4×D
                        移动安装:7.5×D
技术参数
    峰值工作电压:350V(0.14mm  )
                                500V(≥0.25mm  )
    温度范围:固定敷设:-20℃至+70℃
                        移动安装:-5℃至+70℃
    绝缘电阻:>20GΩ×cm
                       互电容:0.14mm 约120nF/km   ≥0.25mm 约150nF/km
                       感抗:约0.65mH/km
    符合标准:DIN VDE 0812
undefined


PVC控制拖链电缆(带屏蔽)  参考选型:

产品代码
Item No.
导体截面
mm2
近似外径
mm
电缆重量
kg/km
SJ-FLEX 4211.03.02
SJ-FLEX 4211.03.03
SJ-FLEX 4211.03.04
SJ-FLEX 4211.03.05
SJ-FLEX 4211.03.06
SJ-FLEX 4211.03.08
SJ-FLEX 4211.03.12
SJ-FLEX 4211.03.18
SJ-FLEX 4211.03.25
SJ-FLEX 4211.05.02
SJ-FLEX 4211.05.03
SJ-FLEX 4211.05.04
SJ-FLEX 4211.05.05
SJ-FLEX 4211.05.07
SJ-FLEX 4211.05.12
SJ-FLEX 4211.05.18
SJ-FLEX 4211.05.25
SJ-FLEX 4211.07.03
SJ-FLEX 4211.07.04
SJ-FLEX 4211.07.05
SJ-FLEX 4211.07.07
SJ-FLEX 4211.07.12
SJ-FLEX 4211.07.18
2x0.3
3x0.3
4x0.3
5x0.3
6x0.3
8x0.3
12x0.3
18x0.3
25x0.3
2x0.5
3G0.5
4G0.5
5G0.5
7G0.5
12G0.5
18G0.5
25G0.5
3G0.75
4G0.75
5G0.75
7G0.75
12G0.75
18G0.75
5.4
5.7
6.1
6.6
7.2
8.4
10.7
12.8
14.2
6.2
6.5
7.1
7.7
9.1
12.7
15.4
17
6.9
7.5
8.2
9.6
13.5
16.4
44.1
52.3
62.7
75
88
118
168.7
236.5
308.6
58.4
71.5
85.8
102.4
140
236.7
344.4
445.7
82.4
100.1
121
166.5
283.4
413.9
注:表中所列指近似值
        G
:带有黄/绿接地线    X:不带接地线
        SJ-FLEX 4211.03.05  .03截面积代码     .05芯线数量)
如列表中无您所需的规格,没关系,我们会根据您具体的要求定制产品。

产品规格和尺寸如有调整,恕不提前通知,如果有其它要求,请直接致电联系咨询.
Notice:Dimensions and specifications may be changed without prior notice.If you have special requests,please ask us without any hesitation.
