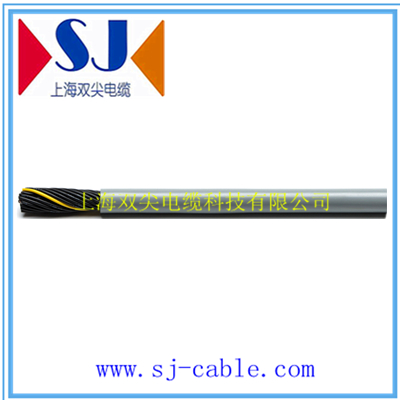

PVC拖链控制电缆

订购热线：15001999098
上海双尖电缆科技有限公司拖链电缆厂家专业研发拖链电缆.拖链电缆型号齐全,替代进口.广泛用于拖链系统、数据机床、移动拖曳设备等场合.您首选的移动电缆供应商。

PVC拖链控制电缆
应用场所：
                    适用于木工机械，石材加工，包装工业，供应系统，物流设备，调节设施等
                    中等负载，移动速度（ 架空/滑行）：,<=3m/s，<=2m/s
                    特别适用于水平架空和行程小于50m的长行程场合
                    可偶尔非连续性移动使用
                    用于室内应用
                    耐压等级不适合动力系统应用
                    轻度耐油
电缆结构：
    导体：高抗弯强度的精细裸铜多股线，符合DIN VDE  0295第五类和IEC 60228第五类规定
    绝缘材料：高机械性能的PVC绝缘材料
    芯线绞合方式：芯数<12：芯线以短节距较合在一起
                                芯数≥12：芯线采用两次复绞的特别结构
    芯线识别：截面积<0.5mm  :颜色代码符合DIN 47100标准
                        截面积≥0.5mm  :数字编号+黄/绿线
    外护套：低粘性,PVC混合物（符合DIN VDE 0281标准第5部分）
                    颜色:灰色（与RAL 7001相似）
    测试电压：1200V(0.14mm )
                        2500V(≥0.25mm )
    弯曲半径：固定敷设：<=4×D
                        移动安装：<=7.5×D
技术参数：
    峰值工作电压：350V(0.14mm  )
                                500V(≥0.25mm  )
    温度范围：固定敷设：-20℃至+70℃
                        移动安装：-5℃至+70℃
    绝缘电阻：>20GΩ×cm
                       互电容：0.14mm 约120nF/km   ≥0.25mm 约150nF/km
                       感抗：约0.65mH/km
    符合标准：DIN VDE 0812
undefined

PVC拖链控制电缆 参考选型：
产品代码
Item No.		 导体截面
mm2		 近似外径
mm		 电缆重量
kg/km
SJ-FLEX 4210.02.02 2x0.25 4.5 32
SJ-FLEX 4210.02.03 3G0.25 4.7 37
SJ-FLEX 4210.02.04 4G0.25 5 41.3
SJ-FLEX 4210.02.05 5G0.25 5.6 51.2
SJ-FLEX 4210.02.12 12G0.25 7.7 98
SJ-FLEX 4210.03.02 2x0.34 5.0 34.9
SJ-FLEX 4210.03.05 5x0.34 6.3 62.6
SJ-FLEX 4210.05.02 2x0.5 5.8 47.4
SJ-FLEX 4210.05.03 3G0.5 6.2  58.5
SJ-FLEX 4210.05.04 4G0.5 6.8  72.1
SJ-FLEX 4210.05.05 5G0.5 7.4  88.1
SJ-FLEX 4210.05.07 7G0.5 8.7 124.1
SJ-FLEX 4210.05.12 12G0.5 12.3 221.6
SJ-FLEX 4210.05.18 18G0.5 15.0  327.4
SJ-FLEX 4210.05.25 25G0.5 16.6  427.9
SJ-FLEX 4210.07.02 2x0.75 6.2  55.7
SJ-FLEX 4210.07.03 3G0.75 6.6 69.7
SJ-FLEX 4210.07.04 4G0.75 7.2  86.5
SJ-FLEX 4210.07.05 5G0.75 7.9  106.1
SJ-FLEX 4210.07.07 7G0.75 9.3 150.1
SJ-FLEX 4210.07.12 12G0.75 13.2  268.6
SJ-FLEX 4210.07.18 18G0.75 16.0  398.2
SJ-FLEX 4210.07.25 25G0.75 17.8 523.1
注：表中所列指近似值
        G：带有黄/绿接地线    X：不带接地线
        SJ-FLEX 4210.03.05  （.03截面积代码     .05芯线数量）
如列表中无您所需的规格,没关系,我们会根据您具体的要求定制产品。

产品规格和尺寸如有调整,恕不提前通知,如果有其它要求,请直接致电联系咨询.
Notice:Dimensions and specifications may be changed without prior notice.If you have special requests,please ask us without any hesitation.
