拖令圆电缆

订购热线:优选在线咨询
拖令圆电缆:动力及控制电缆安装起重设备,港口机械场合。提供动力和控制的聚氨酯外护套电缆。应用于高机械拉伸应 力拖令系统中:耐磨损、承载、易弯曲。专门设计用于高机械拉伸应力港口

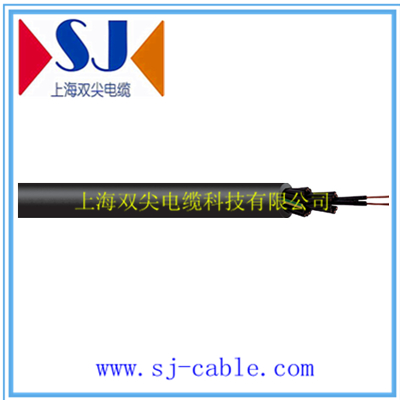

拖令圆电缆
    动力及控制电缆安装起重设备,港口机械,场合。提供动力和控制的聚氨酯外护套电缆。应用于高机械拉伸应力拖令系统中:耐磨损、承载、易弯曲。专门设计用于高机械拉伸应力港口机械。

undefined

一、参照标准:GB/T 5023,VDE 0295
二、型号:
STS
三、额定电压:450/750V , 0.6/1KV
四、工作温度:+70℃(导体连续工作温度),移动  运行工作低温
环境-30℃
五、移动速度:
180m/min
六、结构:

               1.导体:柔软无氧铜丝  符合VDE 0295 CLASS 5标准
               2.绝缘:TPE
               3.外护套:TPU , 颜色:黑色(RAL 9005)

七、试验电压:3KV/5min
八、特点:

 1.适用于拖令系统场合;
                2.耐寒、柔软、耐潮湿、抗紫外线、耐磨;
                3.用于室内、室外环境.


参考选型:

类 型 芯数×线芯截面
mm2
最大外径
mm
电缆近似重量
kg/km

动 力
1×120 24 1439.0
1×150 26 1755.0
1×185 33 2354.0
1×240 36.4 2980.9
4G4 14.2 360.4
4G6 16.4 498.1
4G10 20.9 821.0
4G16 24.6 1213.4
4G25 30.2 1859.6
4G35 33.8 2237.0

控 制
12×1.5 18 428
18×1.5 22 619
24×1.5 24 804
30×1.5 27 985
36×1.5 29.7 1165
12×2.5 20.7 708
18×2.5 25 1018
24×2.5 29 1362
30×2.5 31 1645
36×2.5 33.8 1911
*表中结构为一些典型示例,其它的导体规格、结构、尺寸等均可以定制。
 表中所列指近似值        G:带有黄/绿接地线     X:不带接地线


拖令圆电缆
    动力及控制电缆安装起重设备,港口机械,场合。提供动力和控制的聚氨酯外护套电缆。应用于高机械拉伸应力拖令系统中:耐磨损、承载、易弯曲。专门设计用于高机械拉伸应力港口机械。
