漂浮电缆

订购热线:优选在线咨询

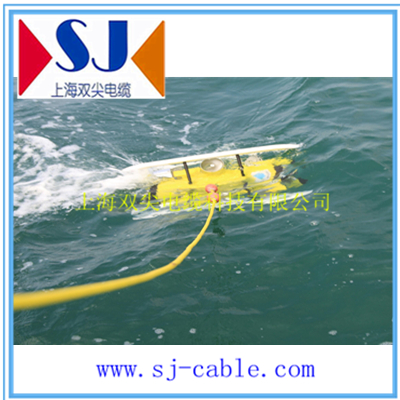

漂浮电缆:上海双尖电缆科技有限公司研发的漂浮电缆广泛应用于海洋环境立体监测系统,水下机器人, 海洋机器人,海洋鱼群探测器等场合。漂浮电缆特性:轻巧,抗拉,防海水。

    漂浮电缆:上海双尖电缆科技有限公司研发的漂浮电缆广泛应用于海洋环境立体监测系统,水下机器人, 海洋机器人,水下探测, 海洋鱼群探测器等场合。上海双尖电缆科技有限公司的漂浮电缆特性:轻巧,抗拉,防海水,认可度高。

漂浮电缆功能:
    实用新型漂浮电缆,由外护层,缆芯构成,缆芯为控制信号线,其中外护层为发泡层,发泡层与控制信号线之间有一防水层,该防水层紧密包附于控制信号线外层。漂浮电缆整体结构简单,功能可靠,可克服自重而浮于水面,并且具有良好的防水性能,长期使用缆芯间不产生错位、扭绞及变形,完全可以满足机器人在水下长期工作时对传感器用电缆的需要。

漂浮电缆技术参数:
    导体:防海水电缆多股精绞超细无氧铜丝做导体
    绝缘:特殊改良PVC绝缘
    颜色:≤0.5mm2颜色标识,棕、黑、蓝、紫、粉红、橙
               >0.5mm2黑色数字白色号码编号,3芯以上带有黄绿接的线
    内护套 :可选
    屏蔽:镀锡铜网编织屏蔽,密度85%以上
    护套:PUR材料,颜色可自行选定。
    额定电压:U0/U   <0.5mm2   300/300 V
                                    ≥ O.5mm2   300/500 V
    测试电压: U     3000V符合DIN VDE 0281第2部分
    温度范围:℃    -45℃~+105℃
    最小弯曲半径:4× 电缆外径


    实用新型漂浮电缆,由外护层,缆芯构成,缆芯为控制信号线,其中外护层为发泡层,发泡层与控制信号线之间有一防水层,该防水层紧密包附于控制信号线外层。漂浮电缆整体结构简单,功能可靠,可克服自重而浮于水面,并且具有良好的防水性能,长期使用缆芯间不产生错位、扭绞及变形,完全可以满足机器人在水下长期工作时对传感器用电缆的需要。


   水压分类

              耐纵向水压能力

               耐横向水压能力

   水压等级

    4.5MPa

    6.0MPa

    10.0MPa

        10.0MPa

           70.0MPa

   单根芯线

多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2。导体绞合填充阻水胶。

多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.035mm2-16mm2。

   多根芯线

多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,芯数:2芯-91芯。

每根屏蔽:镀锡线编织(要求屏蔽时);

总屏蔽:镀锡线编织(要求屏蔽时)。

导体绞合、编织、成缆

多股镀锡铜丝或镀镀银铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2芯-91芯。

每根屏蔽:镀锡线编织(要求屏蔽时);

总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。

  多对芯线

多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,绞对数:2对-91对。

每对:镀锡线编织(要求屏蔽时);

总屏蔽:镀锡线编织(要求屏蔽时)。

导体绞合、编织、成缆

多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2对-91对,屏蔽形式:

每对:镀锡线编织,或铝箔+镀锡线(要求屏蔽时)编织,或铝箔+引流线

总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。

     工作温度

-50℃-80℃

     短时耐温

可耐130℃,2h低温硫化

     护套材料

PUR

  耐海水环境

适用

    试验标准

GJB1916-94,GJB774-1989,MIL-DTL-24643
