CEFL 0.6/1KV 3*240+1*120mm2卷筒扁平电缆

订购热线:优选在线咨询

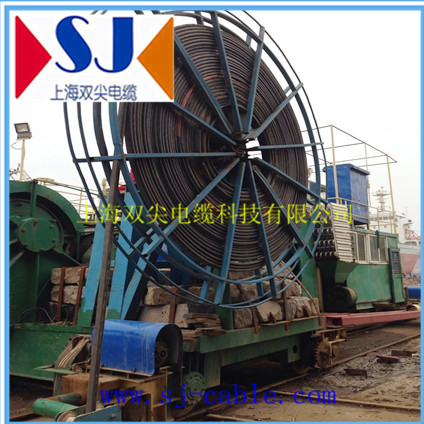

CEFL 0.6/1KV 3*240+1*120mm2动力扁平电缆广泛应用于大型起重设备卷筒供电系统中,CEFL电缆的工作电压是0.6/1KV,CEFL电缆作为起重、运输、机械、电气、矿山等行业的各种移动动力装置中电源

    CEFL 0.6/1KV 3*240+1*120mm2动力扁平电缆广泛应用于大型起重设备卷筒供电系统中,CEFL电缆的工作电压是0.6/1KV,CEFL电缆作为起重、运输、机械、电气、矿山等行业的各种移动动力装置中电源连接,在众多知名项目中得以广泛应用,是因为CEFL电缆的柔软、耐磨、寿命长等优点。

一、参照标准:GB/T 5023,VDE 0295
二、型号:CEFL
三、额定电压:0.6/1KV
四、工作温度:+70℃(导体连续工作温度),移动 运行工作低温
环境-25℃
五、移动速度:60m/min
六、结构: 1.导体:柔软无氧铜丝,符合VDE 0295 CLASS 5标准
                 2.绝缘:TPE
                 3.外护套:TPE , 颜色:黑色(RAL 9005)
七、试验电压:3KV/5min
八、特点:
                1.适用于单螺旋卷筒堆叠使用;
                2.耐寒、耐臭氧、耐潮湿、抗紫外线、耐磨、阻燃、耐油;
                3.用于野外、近海岸等环境;
                4.外皮不易开裂;
                5.可定制加光纤、网线元件。


CEFL电缆参考选型:

类 型 芯数×线芯截面
mm2
最大外径
mm
电缆近似重量
kg/km
动 力 4G4 22×7 360.4
4G6 27×8 498.1
4G10 34×9 770.2
4G16 38×10 1057.3
4G25 47×12 1552.7
4G35 56×15 2212.2
4G50 67×17 3075.9
4G70 74×19 4014.3
3*240+1*120 43×36 13000.0
控 制 4G1.5 16×6 193.8
4G2.5 18×7 262.7
5G1.5 20×6 239.2
5G2.5 23×7 325.1
7G1.5 26×6 313.5
7G2.5 30×7 431.4
8G1.5 29×6 350.6
10G1.5 35×6 424.9
12G1.5 41×6 499.2

*上表中为CEFL结构的一些典型示例; 其它的导体规格、线芯芯数、加光纤元件、单芯屏蔽等均可定制。
